Cărămizi de foc izolatoare ușoare
Cărămizile de foc izolatoare ușoare sunt fabricate din argilă refractară de înaltă puritate și alumină, cu o cantitate adecvată de umpluturi organice adăugate. Aceste materiale de umplutură organice sunt arse în timpul procesului de producție, rezultând o structură uniformă a porilor. Pentru diferite valori de temperatură, cantitatea de alumină adăugată crește odată cu evaluarea.
Cărămizile de foc izolatoare ușoare sunt ușoare și au o capacitate scăzută de stocare a căldurii. De asemenea, au porozitate ridicată și uniformă, oferind o izolare excelentă. Sunt potrivite pentru temperaturi cuprinse între 900°C și 1550°C.
Conform standardelor ASTM, seria AB utilizează sfere goale de alumină și pulbere de alumină cu un liant compozit, care este vibrat și ars la temperaturi ridicate. Cărămizile de foc izolatoare ușoare oferă performanțe excelente la temperaturi ridicate și pot fi utilizate în siguranță la temperaturi de până la 1550°C.
Caracteristicile produsului
Conductibilitatea termică scăzută și izolația excelentă permit pereții cuptorului mai subțiri.
Capacitatea termică scăzută, greutatea ușoară și conductibilitatea termică scăzută permit stocarea minimă a căldurii în cărămizi, reducând semnificativ consumul de energie în cuptoarele cu funcționare intermitentă.
Dimensiunile precise și precizia ridicată de prelucrare asigură îmbinări consistente ale cărămizii.
Proprietăți fizice și chimice
| Clasificare | YK23 | YK23 | YK26 | YK28 | YK30 | YK32 | AB96 | AB98 |
| Clasificare temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Densitate (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Contracție la reardere (%) JIS R2613 (°C×8h) | 0.3 (1260) | 0.4 (1260) | 0.4 (1400) | 0.6 (1500) | 0.6 (1550) | 0.6 (1600) | 0.4 (1650) | 0.3 (1700) |
| Rezistenta la compresiune (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Rezistența la încovoiere (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Conductivitate termică 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Expansiune termică (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Compoziție chimicăAl₂O₃ (%) | 40% | 40% | 54% | 62% | 74% | 80% | 96% | 98% |
| Compoziția chimică Fe₂O₃ (%) | 1,20% | 1,20% | 0,90% | 0,80% | 0,70% | 0,50% | 0,40% | 0,40% |
| Chit potrivit | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Compoziția chimică
| Clasificare | B4 | B5 | B6 | B7 | C1 | C2 |
| Clasificare temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Densitate (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Contracție la reardere (%) JIS R2613 (°C×8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Rezistența la compresiune (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Rezistența la încovoiere (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Expansiune termică (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O₃ (%) | 41% | 41% | 41% | 62% | 40% | 41% |
| Fe₂O₃ (%) | 1,20% | 1,20% | 1,40% | 0,90% | 1,20% | 1,20% |
| Chit potrivit | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

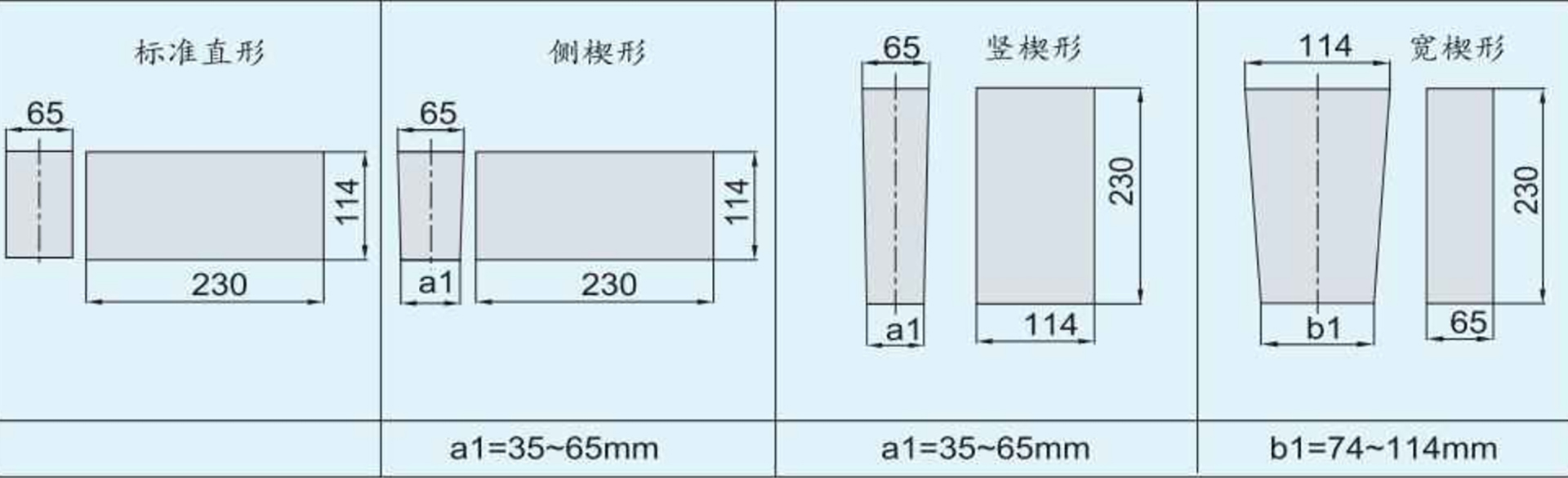

Dimensiuni
-
Cuptoarele cu tuburi au fost coloana vertebrală a prelucrării la temperatură înaltă de zeci de ani – totuși, diferența dintre o unitate bine specificată și una prost potrivită poate însemna diferența între rezultate consistente și eșecuri costisitoare. Indiferent dacă sinterizați ceramică avansată, efectuați experimente CVD sau procesați aliaje în atmosfere controlate, înțelegerea a ceea ce separă un cuptor cu tuburi de înaltă temperatură de unul care pur și simplu se încălzește este esenț...
